BUDOWA FORMY DO GŁÓWEK JIGOWYCH

[PSW]

Artykuł opublikowany 25-04-2016r, autor @Leszek



Szanowni koledzy! Podzielę  się z  Wami moją wiedzą i doświadczeniem  majsterkowicza. Dzisiaj zbudujemy formę do odlewania główek jigowych. Będzie to propozycja minimalistyczna. Koszt wykonania takiej formy w sprzyjających okolicznościach wynosi 0 zł(słownie zero zł).Zrobimy formę  metalową, trwałą, którą będziecie mogli przekazać swoim wnukom. Materiały potrzebne do budowy takiej formy każdy facet powinien posiadać w swoim garażu lub piwnicy. A co najważniejsze każdy, potrafi taką formę zrobić. Budowa jest banalnie prosta. Budowa pierwszej formy prototypowej potrwa 2-3 gódź, następną zbudujecie już  w ciągu 30min.

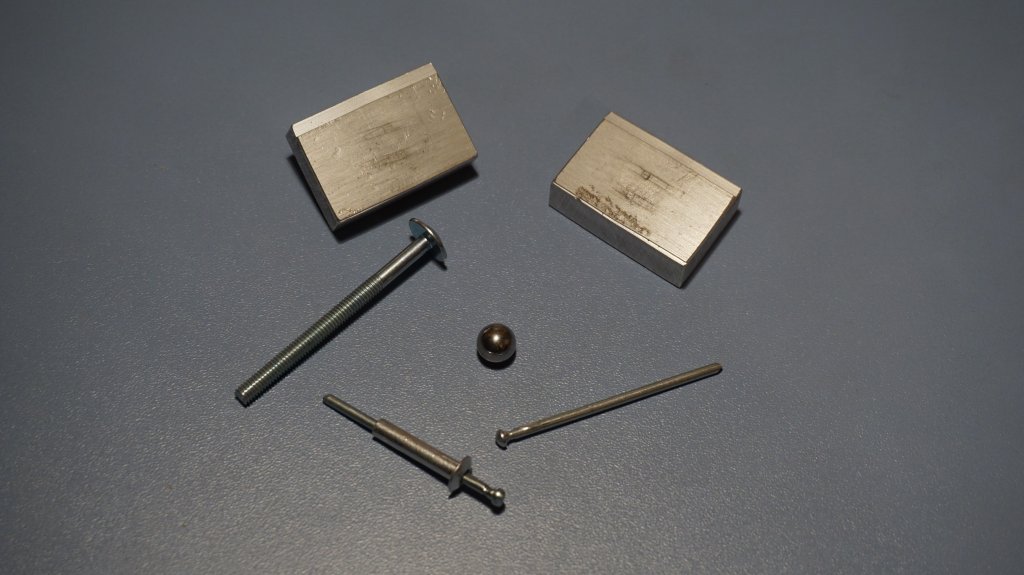

Materiały potrzebne do budowy:

1. Dwie kostki aluminium o wymiarach 25x35x10 mm,(może być z szyny energetycznej) im aluminium będzie miększe tym lepiej.
2. Pop nity 2szt o średnicy 4mm.Wykorzystamy z nich tylko rdzeń stalowy o średnicy 2mm. Pop nity możemy zastąpić  gwoździem 3mm.
3. Śruba m4 z łbem jak na fotce(gwint może być do końca, będzie dodatkowe mocowanie gumy).
4.Kulka z łożyska. Średnicę kulki dobieramy do średnicy główki jaką zamierzamy odlewać.





Narzędzia :

1.Wiertarka, dobrze jeżeli mamy do niej stojak.
2.Pilnik do metalu.
3.Imadło ślusarskie(możemy zastąpić dużym młotkiem),
4.młotek.
5.punktak.
6.Wiertło o średnicy mniejszej od średnicy kulki(ja użyłem kulki 8mm i wiertła 7mm).
7.Wiertło dokładnie o średnicy trzpienia z pop nita lub w zastępstwie gwoździa.
8.Papier ścierny gradacji 120 przybity do deski jako narzędzie cierne.
9.Wiertło 3mm i 8 mm do zrobienia wlewki.
10.Stara łyżka kuchenna do topienia ołowiu.
11.Materiał izolacyjny do obłożenia łyżki, aby się nie poparzyć.
12.Piłka do metalu.

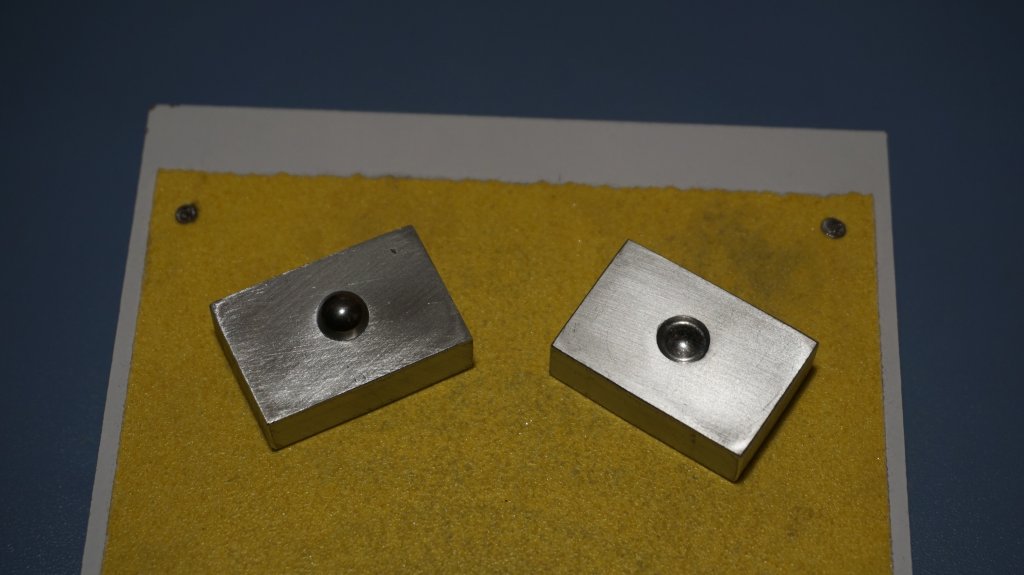

Jeżeli zgromadziliśmy  potrzebne materiały i narzędzia zamykamy się w garażu lub piwnicy i do dzieła.Najpierw  wycinamy kostki aluminium. Wycinajmy jak najmniejsze kostki, pozostałe aluminium przyda nam się do budowy kolejnej formy o innej gramaturze. Wycięte kostki szlifujemy na papierze ściernym, tylko płaszczyzny. Płaszczyzny nie muszą być wyszlifowane na 0, później  jeszcze będziemy je  poprawiać. Wyznaczamy środek w obu kostkach. Punktakiem nanosimy punkt wiercenia. Wiercimy otwór wiertłem o średnicy mniejszej niż średnica kulki, na głębokość mniejszą niż połowa średnicy kulki. Przy użyciu kulki 8mm wiercimy wiertłem 7mm na głębokość  nie większą niż 3,5mm. W nawiercone miejsce wkładamy naszą kulkę i przykrywamy identyczną drugą kostką. Owijamy taśmą klejącą i taką kanapkę  zgniatamy w imadle aż  obie części formy zejdą się. Jeżeli nie dysponujemy  imadłem musimy taką kanapkę dla własnego bezpieczeństwa porządnie owinąć taśmą klejącą. Kładziemy na czymś twardym i walimy młotem aż kulka nam się odciśnie. Mamy już ładnie odciśniętą kulkę, aby odlew  wyszedł nam idealny musimy jeszcze trochę  popracować. Teraz  obie kostki należy ładnie doszlifować na papierze ściernym aż  uzyskamy ładną ostrą krawędź odciśniętej kulki. Następnie poprawiamy jeszcze  raz  etap  odciskania. Mamy już  pięknie odciśniętą kuleczkę .

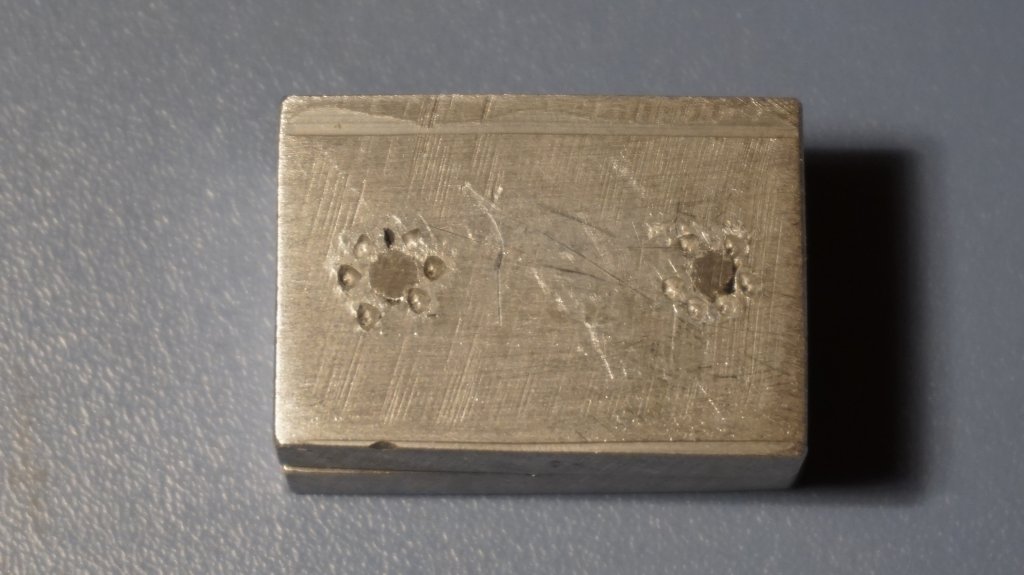

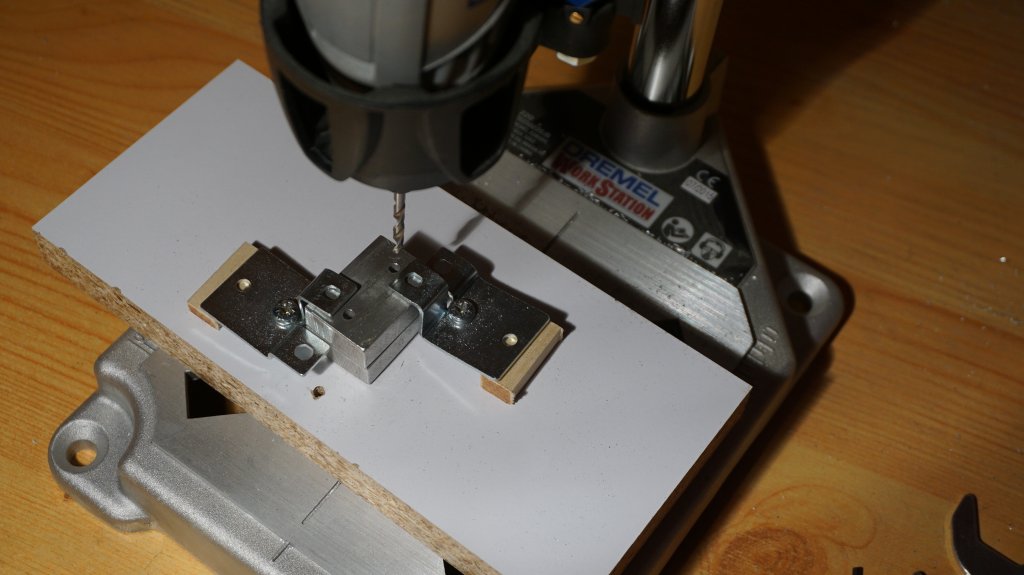

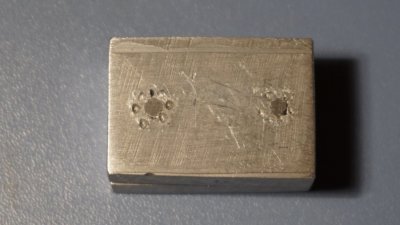

Teraz zrobimy tzw. piloty. W  jednej  z kostek po drugiej stronie odciśniętej kulki wyznaczamy miejsce na piloty. Miejsce to będzie na skraju  formy. Teraz musimy precyzyjnie, prostopadle wywiercić dwa otwory wiertłem o średnicy rdzenia metalowego pop nita lub gwoździa. Dobrze jest użyć stojaka do wiertarki. Obie części formy składamy ze sobą. Pamiętajmy aby w środek włożyć naszą kulkę. Wiercimy przez obie części na wylot.





Obcinamy rdzenie pop nita na taki wymiar    aby po złożeniu nie wystawały z formy. wkładamy w jedną część formy i z drugiej strony zaklepujemy młotkiem i punktakiem tak aby je unieruchomić .Piloty mamy gotowe.

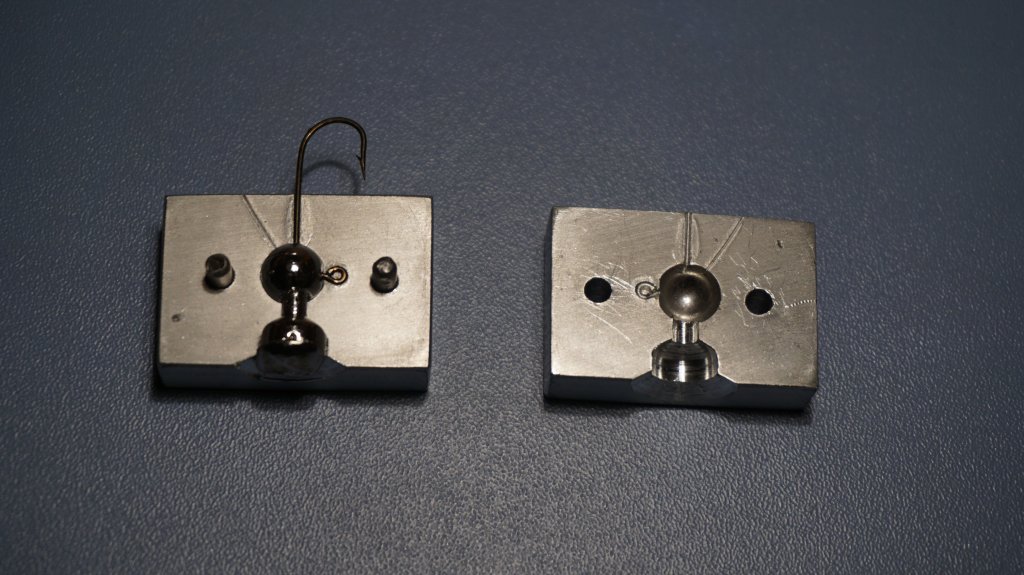

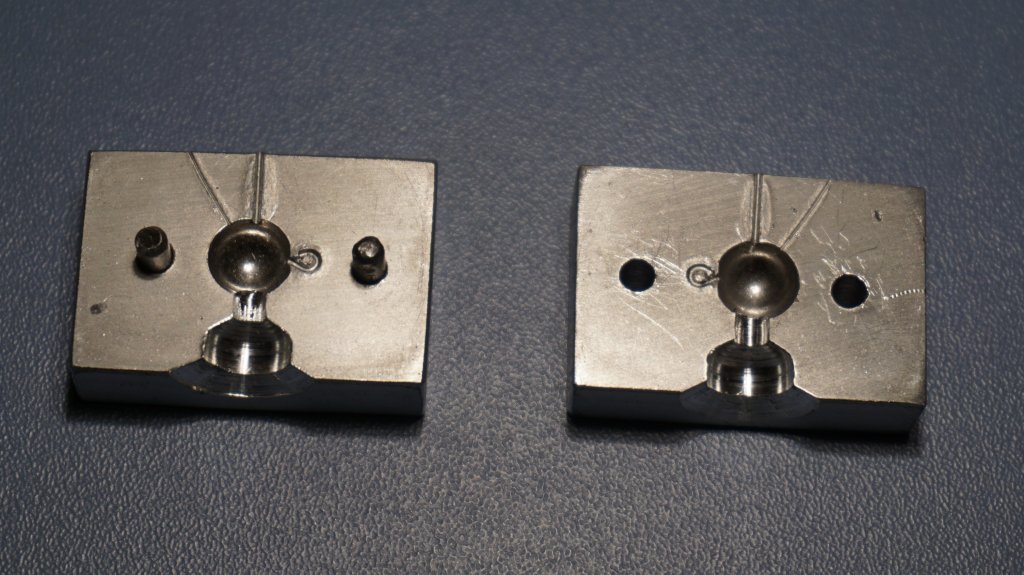

Składamy formę. Jeżeli mamy trudności ze złożeniem formy prawdopodobnie krzywo wywiercone są otwory. Poprawmy je wiertłem większym o 0,2mm. Forma powinna się zamknąć.Teraz wkładamy hak jigowy w miejsce które nam najbardziej odpowiada. Hak możemy umiejscowić tak jak nam pasuje. Możemy w obrębie kulki przesuwać w różne strony uzyskując różne główki. Hak przyklejamy taśmą klejącą aby nam się nie przesunął  i odciskamy lekko znanym nam już sposobem. Zdejmujemy taśmę i odciskamy jeszcze raz. Aby forma była w pełni profesjonalna należy zrobić jeszcze odpowietrzenie(choć niekoniecznie). Kawałek twardego cienkiego drutu np. jeden włos ze szczotki drucianej odciskamy tak aby powietrze z dołu kulki odprowadzić na zewnątrz. Teraz tylko zrobić  wlewkę i gotowe. Składamy formę i wiercimy otwór średnicy 3mm aż przebijemy się do kulki. Następnie pogłębiamy otwór większym wiertłem tak aby łatwo wlać płynny ołów. Ważne:  Otwór pod wlewkę  musimy wywiercić  dokładnie na środku łączenia  formy. W przeciwnym razie po zalaniu forma nam się nie otworzy.

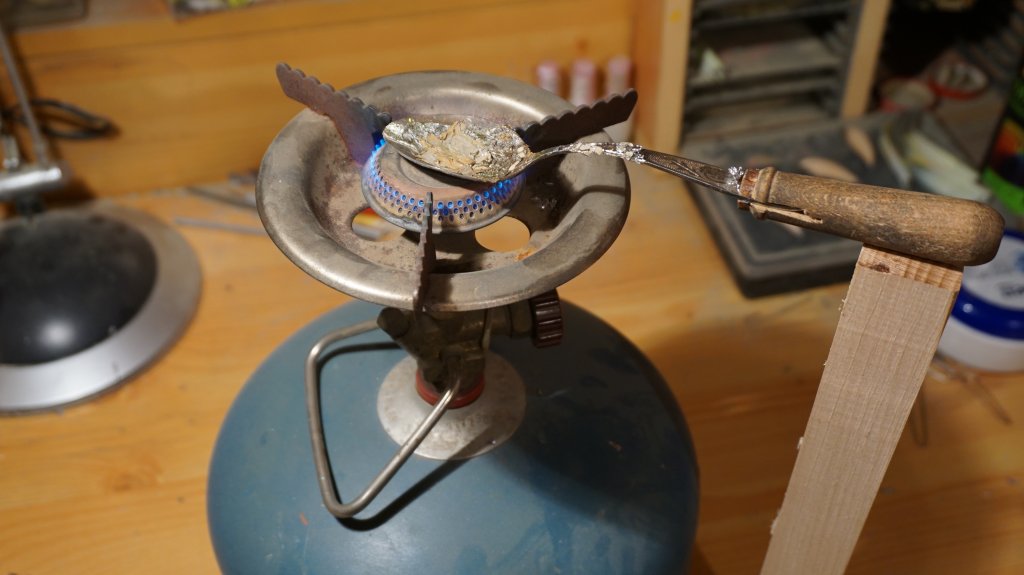

Formę do paprochów mamy gotową. Do paprochów nie potrzebujemy zadzioru. Topimy więc ołów ściskamy formę kombinerkami i zalewamy ,zachowując środki ostrożności. Ciekły ołów ma ok.300 stopni , uważajmy więc aby się nie poparzyć . W trakcie odlewania większej  ilości  forma nagrzewa się, możemy ją  śmiało studzić zimną wodą.

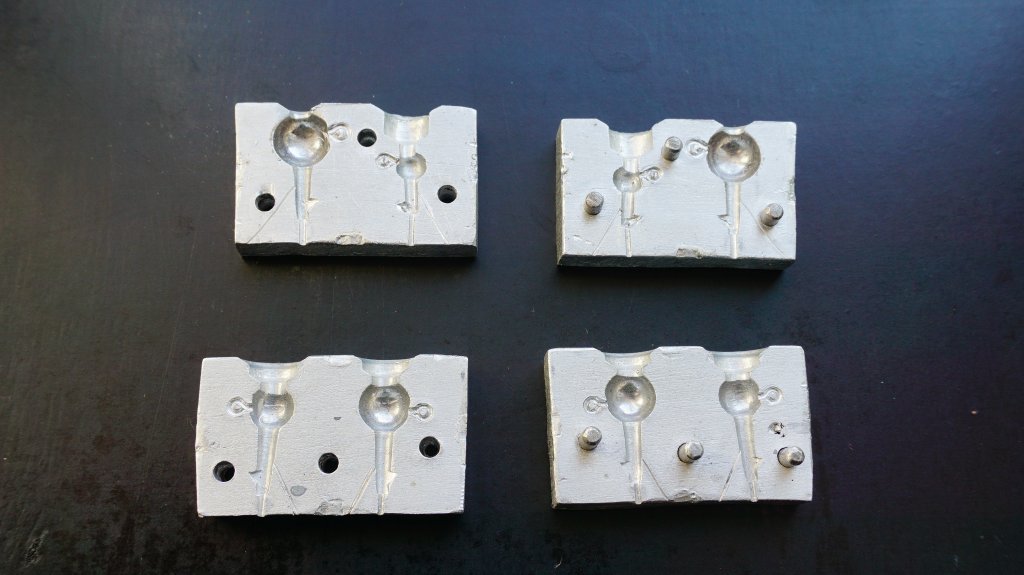

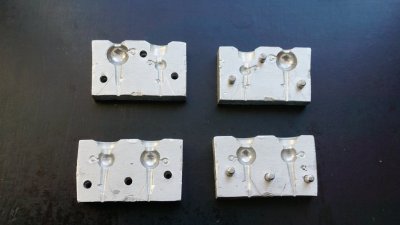

Wykorzystując  tą technologię  możemy  zbudować formę  wielogniazdową  i o różnym kształcie główki. Tylko model główki musimy wypiłować z  twardego metalu. Model skomplikowany możemy odciskać etapami będzie dużo łatwiej.





Teraz jak zrobić zadzior główki szczupakowej.

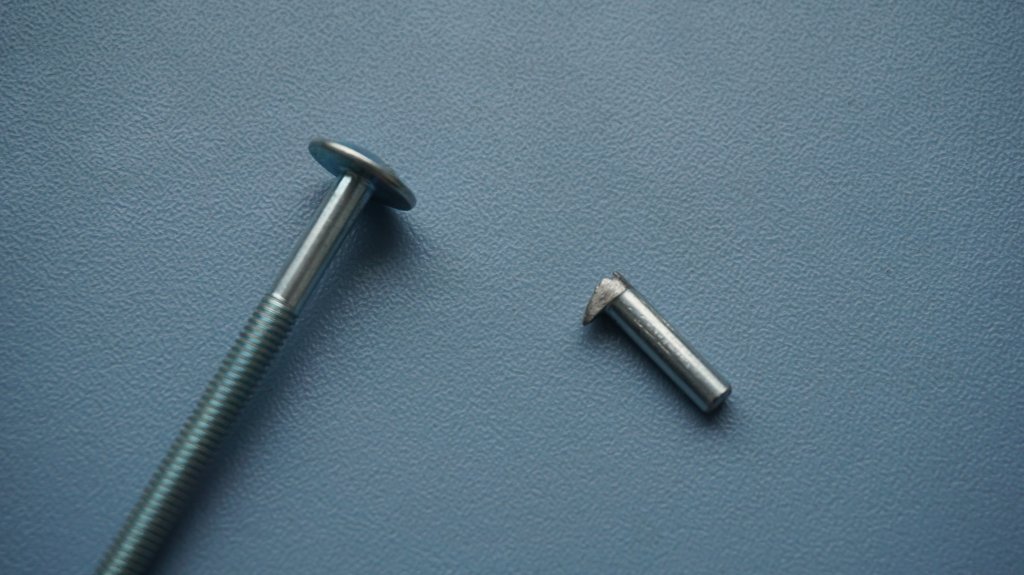

Tutaj będzie nam pomocna śruba m4 z fotki .Obcinamy śrubę  na odpowiednią długość. Następnie piłujemy łeb w kształcie cyfry 1 aby uzyskać model zadzioru. Teraz znanym nam już sposobem na gotowej formie z pilotami odciskamy model naszego zadzioru.

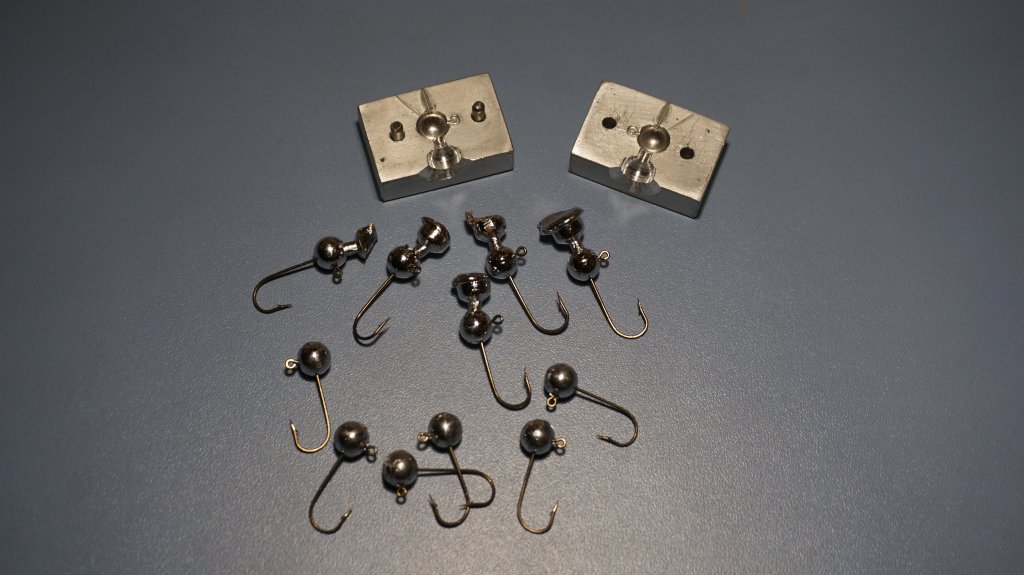

W ten oto prosty sposób możemy zrobić sobie główki dokładnie takie jak są nam potrzebne.
Na malutkim haku możemy zrobić bardzo ciężką główkę na paprochy, na bardzo głębokie łowisko i odwrotnie, na  dużym haku bardzo lekką główkę na szczupaki na zarośnięte łowisko.











@Leszek
